一、概述

本文介紹帝特RS232轉TCP/IP以太網串口服務器在變電站中的應用，實現變電站控制設備聯網監控、遠程監控。

二、變電站局域網監控以及遠程監控

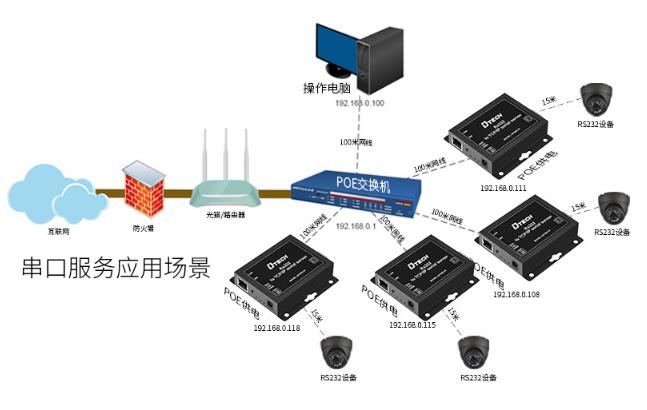

變電站局域網監控如下圖所示，將多個變電器控制設備的串口接入我們DT-IOT9031A，然后DT-IOT9031A與監控主機在局域網內建立網絡連接，將串口數據轉化為網絡上的數據發送到監控主機上面。在監控主機上安裝我們NetModuleConfig網絡配置工具，虛擬COM口綁定我們設備，將網絡的數據轉化為串口的數據。上位機軟件直接與虛擬串口進行通信即可。

三、帝特串口服務器優點

使用帝特串口服務器串口通信與普通串口直接通信相比的優點：

在使用西門子的集成開發環境Micro-win STEP7對PLC進行遠程監控時，請在PC/PPI的配置中選擇需要的監控的PLC的虛擬串口號。注意：如果是通過Internet進行監控，那么請咨詢帝特工程師或者售后客服。

1、串口通信距離短，RS232串口通信十幾米，RS485也才1200多米。加入帝特串口服務器以后，將串口數據發送到網絡上，讓通信距離不受限制。

2、監控主機上面的串口只有一兩個，如果要監控多臺變電站控制設備，監控主機上面的串口數量就不夠。但是加入帝特串口服務器以后，可以將多個變電站控制設備連入一個或者多個串口服務器，通過網絡上的級聯，實現一臺監控主機監控多臺變電器控制設備。

3、可以遠程控制、調試，當變電器控制設備出現問題時可以先遠程調試，避免廠商浪費時間跑現場。節約時間、成本。

四、帝特串口服務器遠程控制特點：

1、支持基于Internet的監控，帝特串口服務器支持域名，并與提供的動態域名系統配合，可實現跨Internet監控。

2、支持遠程配置參數，即使在跨Internet方式下，您也可以遠程修改設備名稱、設備IP、串口參數等。

3、支持Modbus RTU/TCP雙向透傳，可以通過Modbus網絡通信，輕松實現Modbus RTU和Modbus TCP二種通信協議之間的通信，例如，使用帝特的串口服務器的Modbus功能區實現溫濕度儀表的讀取。

4、斷網恢復機制：在基于internet的方案下，必須支持斷網恢復機制，采用帝特的Realcom協議，可以解決該問題。

5、全雙工、零丟包技術：帝特串口服務器是全雙工/半雙工都支持的，還帶有自適應以太網接口，支持10/100M以太網數據傳輸更穩定，支持波特率300bps-921600bps的數據傳輸，在最高波特率、全雙工、不間斷工作情況下，連續發送1G數據，不丟失一個字節，并且傳輸速率更高、數據傳輸更快、無冗余數據傳輸。

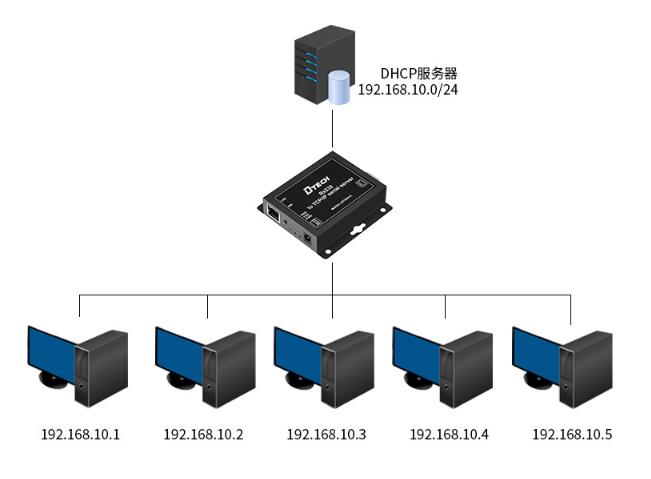

6、帝特的串口服務器內部自帶以太網介質傳輸層（MAC）和物理層（PHY）DHCP此功能可使串口服務器經由DHCPServer取得其動態分配的IP地址，可以避免內網段IP地址沖突。

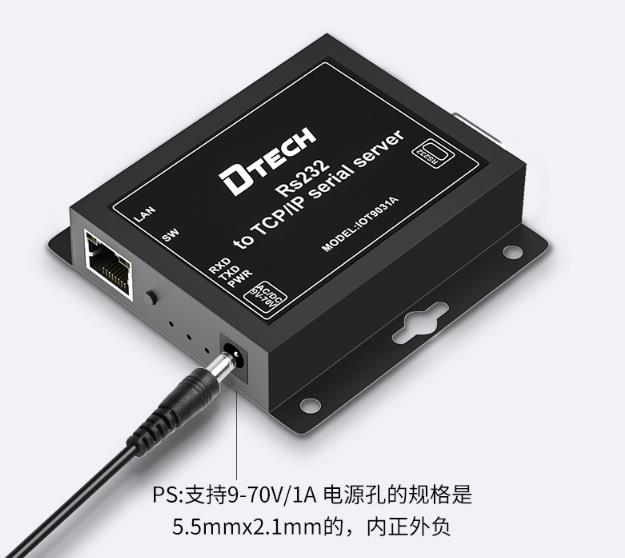

7、帶有強大的POE供電功能，外接供電DC 9V-70V寬電壓工作，每個POE交換機口可以接一個服務器，互不影響工作，還支持廣泛的集成電路，功能強大。

8、帝特的串口服務器還帶有四種工作模式，分別是：

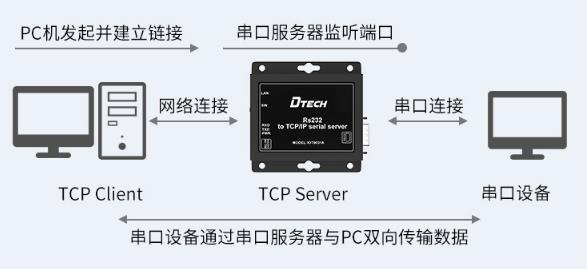

第一種：TCP Server 模式

串口服努器監聽設定的端口并等待TCP客戶端連接串口設備發送的數據將通過串口服務器透明傳輸給所有鏈接成功的客戶端。

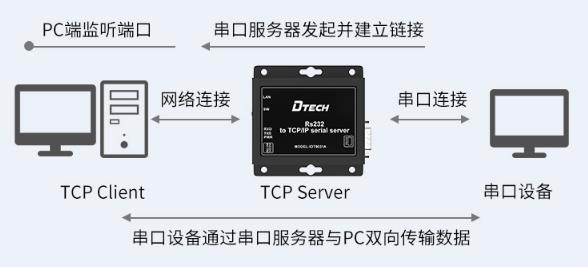

第二種：TCP Client模式

串口服務器向設定的IP地址發起TCP鏈接，若鏈接失敗，串口服務器將不斷嘗試重連直到成功；若鏈接成功，服務端就可以與串口設備雙向透明傳鏑數據。

第三種：UDP模式

串口服務器將串口設備的數據UDP發送給指定的IP網絡設備，串口服務器同時監聽端口，將所有接收的數據轉發給串口設備。

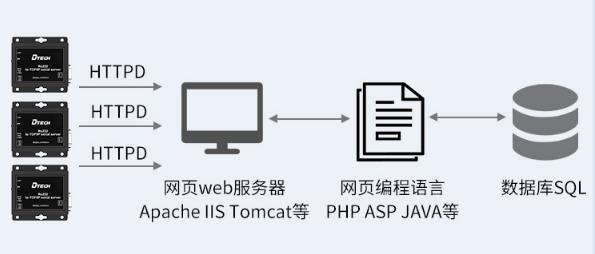

第四種：HTTPD Client 模式

支持串口數據HTTPD (GET/POST)方式提交至指定服務器。
