【POE知識】POE工業交換機的四種接法

2020-09-16 11:15:48 admin 145

在工業物聯網中,我們都知道有幾種供電方式,其中我們有提到過POE供電方式,但是還是有很多朋友在后臺詢問POE供電方式的想過問題,那么,今天我們就一起來了解一下POE工業交換機的4種連接方法。

圖片關鍵詞

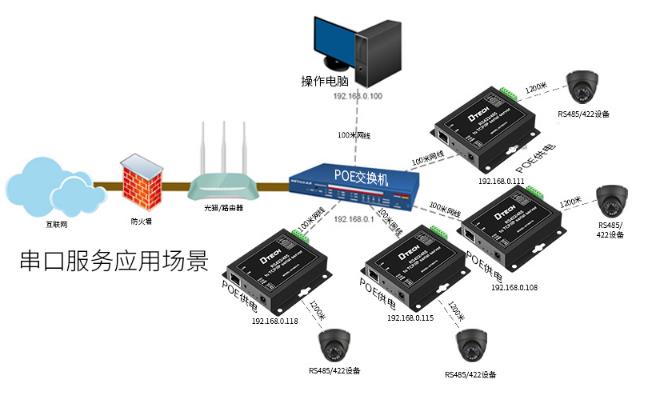

一、交換機和終端都支持PoE

這種方法PoE工業交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上,這種方法最簡單,但也需要注意如下兩點:

1、確定PoE工業交換機以及無線AP或者網絡攝像機是否是標準的PoE設備

2、要仔細確認購買的網線的規格,網線質量很關鍵,質量不好的網線會導致AP或者IPC無法受電或者不斷重啟.

二、交換機支持PoE,終端不支持PoE

這種方案PoE交換機出來接PoE分離器,PoE分離器將電源分離成數據信號和電力,有兩根輸出線,一根是電力輸出線,一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等,可以匹配各種DC輸入的非PoE受電終端,支持IEEE  802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。

圖片關鍵詞

三、交換機不支持PoE,終端支持PoE

這種方案交換機出來接PoE供電器,PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡,對原有網絡沒有影響。

四,交換機不支持PoE,終端也不支持PoE

這種方案交換機出來接PoE供電器,再接PoE分離器,最后傳輸給終端。  方案三和方案四適合于傳統網絡的改造,即原來的交換機不支持PoE供電,但是又想利用PoE供電好處的場合。

那實際應用時,網線應該怎么接呢,很多朋友對POE供電技術有所了解,知道1 2 3 6或者4 5 7 8等供電線序問題,所以怕萬一接錯,導致設備燒毀等嚴重后果。

POE供電標準對POE交換機、POE供電模塊(POE供電器)等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可,當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。

圖片關鍵詞

到底應該怎么接好呢?

1.如果你的POE交換機、POE供電模塊是標準的PSE設備,那么網線隨便接下面接的無線AP或者IPC都不會燒毀。標準的POE供電過程,有一個檢測過程,這個檢測過程會確保對不是標準的受電設備不進行供電。如何區分標準的設備還是非標準的設備,可參看如何區分標準POE供電和非標準POE供電。

2.如果你的PSE設備是強供型,那么在接線之前必須非常小心查看說明書,看供電PIN腳是1 2 3 6還是4 5 7 8,如果身邊沒有說明書,也可以用萬用表檢測,如果有穩定的12V/24/48V輸出的就是供電腳。搞清楚了供電PIN腳,還不能直接接終端設備。另外一端的無線AP或者IPC要搞清楚輸入電壓是多少,網口電路是否經過了改裝,如果沒有經過改裝,接上去之后就很可能會將網口電路燒毀。如果電路沒改裝就需要用到POE分離器。

明白了以上兩點,工程應用中在接線之前就胸有成足了。現在市面上的非標設備很多,在接線前一定要非常小心。

圖片關鍵詞

以上內容就是給大家介紹的POE工業交換機的四種接法,希望對您有所幫助,感謝您的閱讀!
